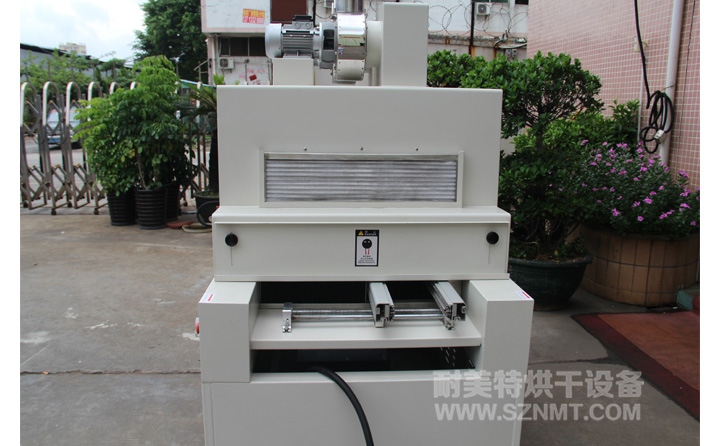

NMT-UV-085无极冷光源UV机(鑫鸿博)
产品编号:
NMT-UV-085
适用范围:
无极冷光源UV机
TEL:138 1006 2418 E-MAIL:bjnmt@sznmt.com
标准规格型号选配项目根据客户要求设计,非标定制不同规格

一、无极冷光源UV机主要技术参数
1、外形尺寸(约):长 1500*高 1500*宽950mm ;进出料部分各长 250mm,UV 部分长 1000mm ;内宽 400mm,进料高 100mm;
2、UV光源:采用帕玛高压水银汞灯;灯管长度=550mm,波长=365nm,共 2 套, 3KW;配4KW无极光源;
3、固化方式:平面照射;
4、电 源:三相五线制,380V,50HZ;
5、总功率:7KW左右;
二、无极光源UV机炉体结构特征
1、外壳材料:采用2mm厚Q235冷轧钢板(强度、塑性和焊接综合性能最好)折弯焊接制作;
2、炉体底架:用40*40*1.5mm方通制作,保持炉体内外各个面的承载强度,可防止炉体变形。
3、UV灯调节机构:采用挂具式调节方式方式,可自由调节灯管的高与角度;
4、密封材料:密封条采用“3M”阿姆斯条胶,可有效遮光,加强密封效果;
5、传送带:采用线路板专用输送轨道,传动马达 采用台湾永坤120W无极调速电机调节速度(0.2-5m/min);
6、移动脚轮和脚杯:UV机底部安装脚杯和脚轮,方便UV机移动和调节高度;
三、无极光源UV机控制系统
1、抽风系统:采用强制风冷;UV 区独有的百叶窗进风风口和独立的小门可随时打开便
于清理;配大风量离心上抽风机 2台,功率 0.37KW;提高 UV 灯管的使用寿命。有效降低 UV 炉内的温度及产品的温度。
2、温度显示器:采用台湾宇电智能型温控器,PV与SV双LED显示功能;实时显示UV炉内空气温度
3、声光报警:配带蜂鸣器的报警灯。
4、接地保护:结构件安全接地保护。
5、电源缺相、相序保护:配有相序保护器。
四、无极光源UV机环境条件
1、环境温度:-5℃~40℃;
2、相对湿度:≤85%RH;
3、电源:AC380V±10%,50Hz   三相五线制.

产品介绍
独特性能 客户可选配置
UV能量更高,涂膜穿透能力更强;
聚光设计,进口高聚光反光灯罩,瞬时干燥,速度特快;
灯箱内部特殊设计的通风系统;
各灯皆可调节上下角度、高度;
输送带无极调速,输送速度平稳可调;
传动网带自动调整装置,有效防止跑偏;
灯管异常保护装置。
全、半灯切换,合理省电。
进口UV光源
国产UV光源
颜色选择图例
客户可以依照色卡指定色彩制作。
※根据固化产品设计不同固化设备,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。
选购配备
控制系统选配
按钮开关控制 触摸屏人机界面
UV灯管选配
国产UV灯管(汞灯、卤素灯) 进口UV灯管(汞灯、卤素灯)
变压器选配
铜线 铝线
输送带选配
不锈钢网带 铁氟龙网/布带 附件链传送带
链板输送带 双节距链条穿杆传送带 PCB专用输送链
玻璃行业专用传送系统 PVC皮带 耐高温帆布传送带
滚轮输送 滚筒式输送 非标定制输送系统
冷却系统选配
风冷 制冷 水冷
UV灯管参数表
序号 图号 功率 工件电压(V) 工作电流(A) 全长A 极距B 管径C 功率密度(W/mm) 备注
1 L3 1KW 135 8.1 335 200 25 50 220V电源
2 L1 1KW 135 8.1 230 125 25 80 220V电源
3 L2 1.6KW 285 5.6 360 204 25 80 220V电源
4 L2 2KW 300 7.5 400 250 22.5 80 380V电源
5 L1 2.5KW 420 6.3 473 305 22.5 80
6 L3 3KW 700 5 620 460 22.5 65
7 L1 3KW 700 5 360 250 25 120
8 L2 3.2KW 290 12.2 360 264 25 120
9 L1 4KW 670 6.3 664 508 22.5 80
10 L1 5KW 700 7.8 700 600 25 80
11 L1 5KW 750 7.5 725 625 22.5 80
12 L1 5KW 750 7.5 775 625 22.5 80
13 L2 5KW 850 6.3 804 653 20.5 80
14 L1 5.6KW 950 7.2 826 673 25 80
15 L1 5.6KW 840 7.5 850 770 22.5 80
16 L3 6KW 950 7.5 910 745 25 80
17 L1 7.5KW 925 8.8 803 653 22.5 120
18 L1 8KW 1200 7.5 1150 1000 22.5 80
19 L1 8.4KW 950 10.4 826 700 25 120
20 L1 9.6KW 1570 6.6 1387 1247 25 80
21 L1 11KW 1870 6.3 1575 1419 25 80
22 L1 13KW 1870 7.5 1807 1651 25 80
UV灯管外形尺寸、灯头形式图
